Voici les premières photos qui ont filtré des chaînes de montage de chez Elecraft, postées hier sur Twitter :

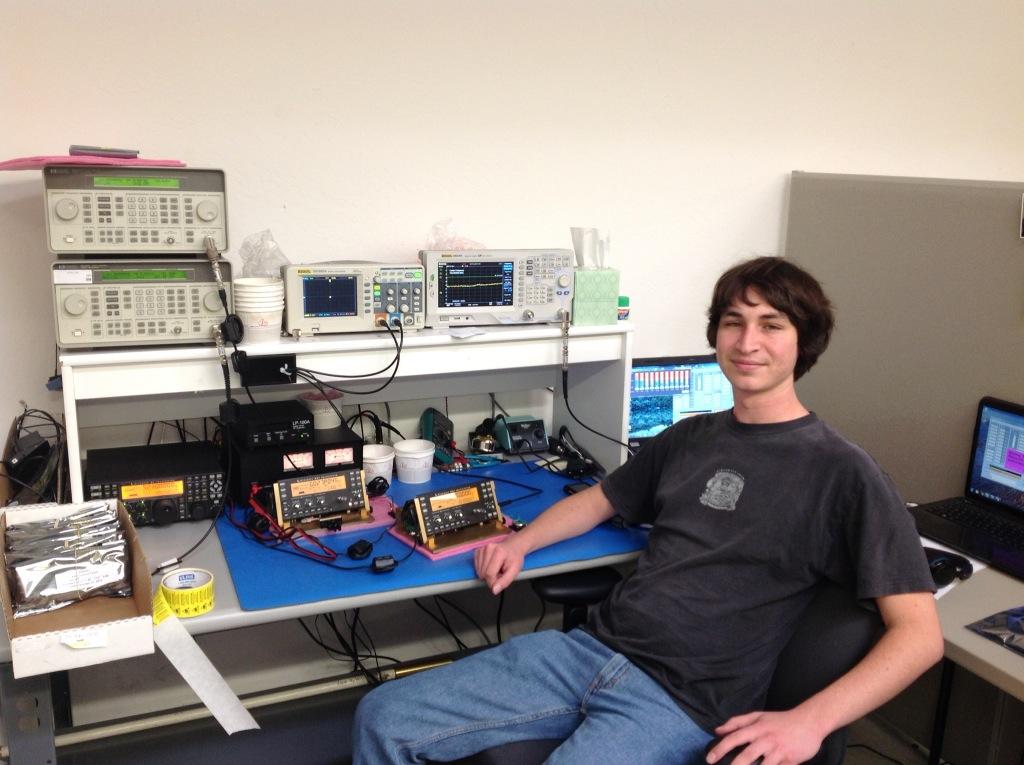

Banc d'alignement
Burn-in tests !!!
Ca fait un bel attroupement de KX3 !!!
Bon week-en de F4ILX
Petit blog avec un résumé des dernières nouvelles concernant le nouveau TX QRP KX3 d'ELECRAFT
samedi 3 novembre 2012
Des photos des KX3 chez Elecraft
Bonjour chers OMs,
Voici les premières photos qui ont filtré des chaînes de montage de chez Elecraft, postées hier sur Twitter :
Voici les premières photos qui ont filtré des chaînes de montage de chez Elecraft, postées hier sur Twitter :
vendredi 26 octobre 2012
Un groupe francophone sur le KX3 !!!
Bonsoir chers OMs de F4ILX !!!
Suite à l'agrandissement continu de la communauté des heureux possesseurs de KX3 francophones, je vais tenter de lancer un groupe Yahoo ...
Ce groupe est bien sûr ouvert à tous ceux qui sont intéressés par ce nouveau et fantastique TX de nos amis de chez Elecraft, n'hésitez à venir échanger, partager et discuter librement et en Français pour une fois !!!
Vous trouverez ce groupe à cette adresse : http://groups.yahoo.com/group/
Cordiales 73 de F4ILX
KXBC3 et mise à jour du Manip CW
Bonsoir chers OMs de F4ILX,
Un petit colis de nos amis d'Elecraft à fait son chemin jusqu'au QRA !!!
J'ai reçu le chargeur KBC3 et la mise à jour du manip intégré KXPD3.
Commençons par le plus simple, la mise à jour du manip, le but est de mettre en place un ressort différent (ferme ou souple, au choix de l'OM) et des nouveaux contacts en inox et non plus laiton qui pouvait s'oxyder en plein air.
La mise à jour se compose d'une nouvelle platine, de nouveaux contacts et de nouveaux ressorts.
Pour simplifier, je dirais que le montage est un jeu d'enfant ...
D'ailleurs voici le QRP de 8 ans, Flavio F-60801 à l'oeuvre !!!
A l'usage et après avoir choisi le ressort (ferme), le ressenti est encore meilleur, à mon goût, mais je n'ai toujours pas la vitesse nécessaire pour en profiter pleinement (les OMs qui s'en plaignaient regrettaient son fonctionnement au delà de 25 mots / minute) ...

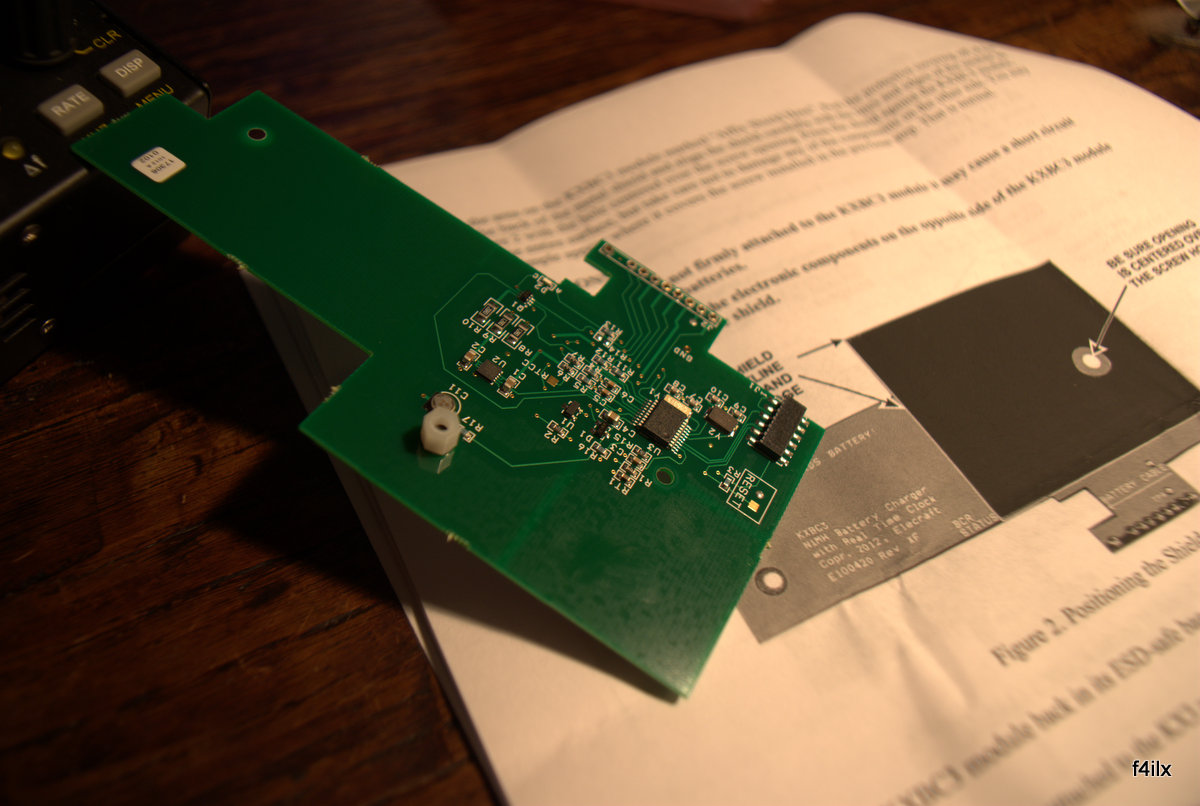

Pour ce qui est du KXBC3, voici la fameuse platine, avec son horloge temps réel et son condensateur de sauvegarde (5 minutes), pour vous laisser le temps de changer les piles en cas de besoin.
Le principe de charge est des plus simples avec une charge par temporisation et un courant de charge de seulement 200 ma/h afin d'éviter toute chauffe interne. A l'image d'un FT 817 ce n'est en aucun cas un chargeur rapide, mais la contrainte de place étant ce qu'elle est à l'intérieur, il aurait été difficile de faire beaucoup mieux ...
Il suffit de déposer l'ancien cache et de monter à la place la nouvelle platine, rien de méchant !!!

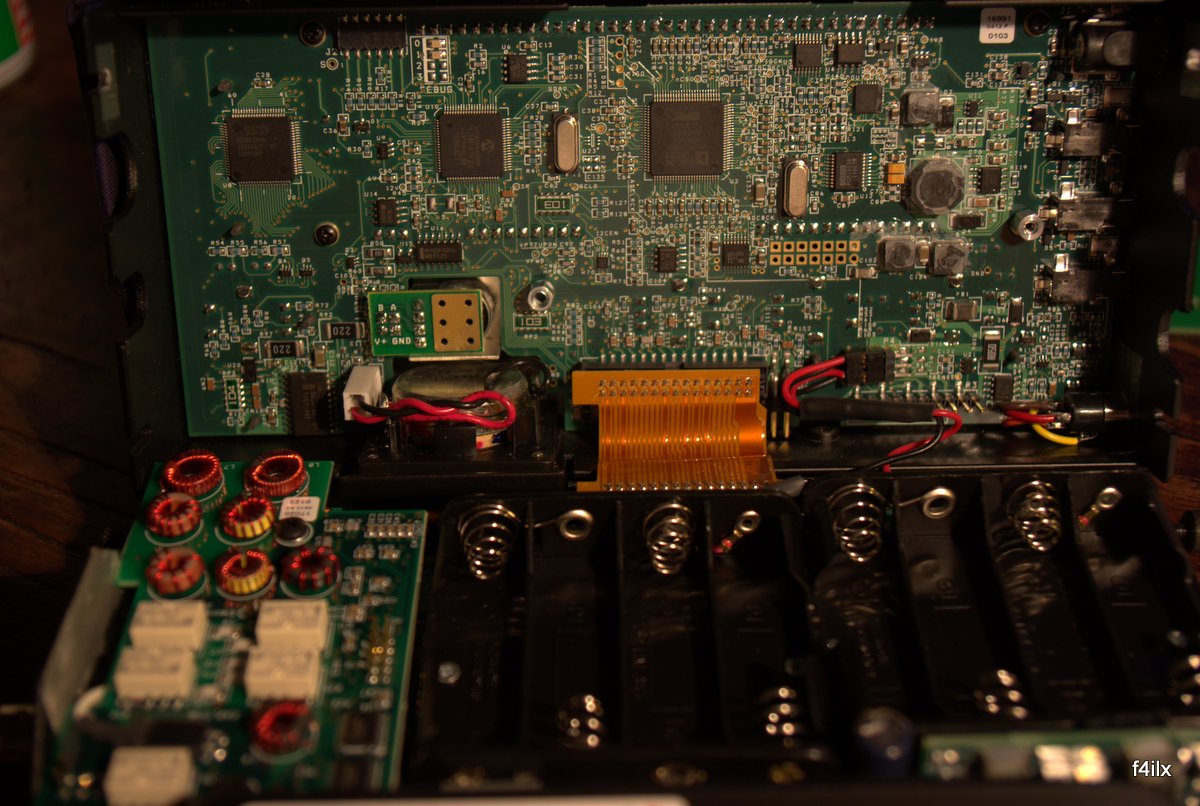

En passant une petite vue de l'intérieur du KX3, on ne s'en lasse pas ... Bravo Wayne and Co !!!
Bon week-end de F4ILX
Un petit colis de nos amis d'Elecraft à fait son chemin jusqu'au QRA !!!
J'ai reçu le chargeur KBC3 et la mise à jour du manip intégré KXPD3.
Commençons par le plus simple, la mise à jour du manip, le but est de mettre en place un ressort différent (ferme ou souple, au choix de l'OM) et des nouveaux contacts en inox et non plus laiton qui pouvait s'oxyder en plein air.
La mise à jour se compose d'une nouvelle platine, de nouveaux contacts et de nouveaux ressorts.
Pour simplifier, je dirais que le montage est un jeu d'enfant ...
D'ailleurs voici le QRP de 8 ans, Flavio F-60801 à l'oeuvre !!!
A l'usage et après avoir choisi le ressort (ferme), le ressenti est encore meilleur, à mon goût, mais je n'ai toujours pas la vitesse nécessaire pour en profiter pleinement (les OMs qui s'en plaignaient regrettaient son fonctionnement au delà de 25 mots / minute) ...

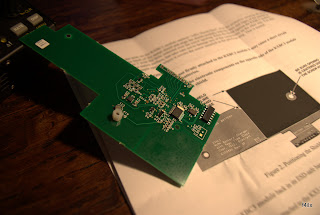

Pour ce qui est du KXBC3, voici la fameuse platine, avec son horloge temps réel et son condensateur de sauvegarde (5 minutes), pour vous laisser le temps de changer les piles en cas de besoin.
Le principe de charge est des plus simples avec une charge par temporisation et un courant de charge de seulement 200 ma/h afin d'éviter toute chauffe interne. A l'image d'un FT 817 ce n'est en aucun cas un chargeur rapide, mais la contrainte de place étant ce qu'elle est à l'intérieur, il aurait été difficile de faire beaucoup mieux ...
Il suffit de déposer l'ancien cache et de monter à la place la nouvelle platine, rien de méchant !!!
En passant une petite vue de l'intérieur du KX3, on ne s'en lasse pas ... Bravo Wayne and Co !!!
Bon week-end de F4ILX
lundi 22 octobre 2012
Avancées en cours du logiciel
Bonsoir chers OMs de F4ILX,
Nous avons eu l'information ce jour qu'un nouveau logiciel pour le processeur du KX3 était en phase de test par la personne de Wayne N6KR.
Ce nouveau logiciel est destiné à nos amis OMs atteints de défauts de la vision et il donne un retour sur toute les commandes et affichages par tonalités Morse.
Ainsi tout appui sur un bouton, réglage d'antenne par la boîte d'accord, etc. ... est retourné sous forme de code Morse, ce qui peut aussi s'avérer utile pour le mobile et se "tenir en forme" pour sa graphie.
Sinon une option reste très attendue c'est l’enregistreur numérique (DVR), fonction qui au dire de Wayne devrait voir le jour d'ici un mois ...
Affaire à suivre !!
73 de F4ILX
PS : Si des OMs sont intéressés par ce firmware destiné aux malvoyants, je serais ravis de vous aider à l'obtenir, passez moi un post à ce sujet.
Nous avons eu l'information ce jour qu'un nouveau logiciel pour le processeur du KX3 était en phase de test par la personne de Wayne N6KR.
Ce nouveau logiciel est destiné à nos amis OMs atteints de défauts de la vision et il donne un retour sur toute les commandes et affichages par tonalités Morse.
Ainsi tout appui sur un bouton, réglage d'antenne par la boîte d'accord, etc. ... est retourné sous forme de code Morse, ce qui peut aussi s'avérer utile pour le mobile et se "tenir en forme" pour sa graphie.
Sinon une option reste très attendue c'est l’enregistreur numérique (DVR), fonction qui au dire de Wayne devrait voir le jour d'ici un mois ...
Affaire à suivre !!
73 de F4ILX
PS : Si des OMs sont intéressés par ce firmware destiné aux malvoyants, je serais ravis de vous aider à l'obtenir, passez moi un post à ce sujet.
samedi 13 octobre 2012
Album de montage
Un sympathique OM nous fait le plaisir d'un très beau reportage photographique du montage de son KX3 : https://picasaweb.google.com/vu3hpf/KX3Build
Merci à Gopan, VU3HPF
Merci à Gopan, VU3HPF
jeudi 11 octobre 2012
Le KXBC3 au départ !!!
Bonjour chers OMs de F4ILX,
Elecraft vient d'annoncer officiellement le début de l'envoi des chargeurs KXBC3, ils sont seront expédiés à l'adresse d'envoi des KX3.
Il n'est pas prévu d'envoi de mail de confirmation, ne prenez contact avec eux qu'en cas de changement d'adresse.
"plusieurs milliers " de chargeurs sont ainsi expédiés d'après Eric.
Il ne manquera ainsi plus que le module 2m et le PA externe et le KX3 sera ainsi bien entouré !!!
Pour la ballade et le Sota il ne manque plus qu'une bonne batterie et une interface, voire un régulateur pour les panneaux solaires... Je vous présenterai bientôt quelque chose à ce sujet, à suivre...
73 de F4ILX
Elecraft vient d'annoncer officiellement le début de l'envoi des chargeurs KXBC3, ils sont seront expédiés à l'adresse d'envoi des KX3.
Il n'est pas prévu d'envoi de mail de confirmation, ne prenez contact avec eux qu'en cas de changement d'adresse.
"plusieurs milliers " de chargeurs sont ainsi expédiés d'après Eric.
Il ne manquera ainsi plus que le module 2m et le PA externe et le KX3 sera ainsi bien entouré !!!
Pour la ballade et le Sota il ne manque plus qu'une bonne batterie et une interface, voire un régulateur pour les panneaux solaires... Je vous présenterai bientôt quelque chose à ce sujet, à suivre...
73 de F4ILX
dimanche 16 septembre 2012
Le KX3 passe au calibre !!!
Bonsoir chers OMs de F4ILX,
Notre ami Wayne Burdick, cofondateur et développeur du KX3 vient de poster à une trentaine de béta-testeurs une nouvelle mouture de firmware, la 1.19.
Ce nouveau micro logiciel, en deux parties, contient les deux programmes pour le MCU et le DSP.
Le MCU pilote le KX3, et le DSP est le processeur digital de signal qui en assure le traitement.
Les nouvelles améliorations recherchées sont des gains de performances dans deux domaines, le calibrage des filtres roofing et la stabilité en température.
Le calibrage des filtres :
La procédure consiste à injecter avec un générateur de signaux une fréquence donnée afin de centrer les filtres et ainsi parvenir à la meilleure réjection possible de la bande opposée.
Jusqu'à présent cette procédure ne se déroulait que sur 20 mètres et demandait un centrage à l'oreille.
Désormais cette procédure se fera sur toutes les bandes et avec un centrage automatique. Gros gains de sélectivité à venir !!!
La stabilité en température
Actuellement l'oscillateur local (Si570) est calibré en usine, à température ambiante.
L'idée est donc de provoquer un phénomène d'excursion en température d'assez grande ampleur afin de réaliser un profil personnalisé de l'oscillateur local et d'en améliorer la stabilité en particulier pour les modes numériques à bandes étroites (PSK, JT65, etc. ...).
Il faudra à cette occasion que le KX3 passe 30 minutes au frigo et s'équiper d'un sèche cheveux ou décapeur thermique pour ensuite le faire monter dans les 50 degrés !
Ainsi "trempé", et surtout un profil ajusté d'excursion, l'oscillateur ne devrait plus dériver en fréquence que d'une dizaine d'hertz en 6M et moins de 5 sur 20M.
Je vais procéder à ces manipulations ces prochains jours et je vous ferais part de mon expérience, bonne soirée à tous, 73 de F4ILX
Notre ami Wayne Burdick, cofondateur et développeur du KX3 vient de poster à une trentaine de béta-testeurs une nouvelle mouture de firmware, la 1.19.
Ce nouveau micro logiciel, en deux parties, contient les deux programmes pour le MCU et le DSP.
Le MCU pilote le KX3, et le DSP est le processeur digital de signal qui en assure le traitement.
Les nouvelles améliorations recherchées sont des gains de performances dans deux domaines, le calibrage des filtres roofing et la stabilité en température.
Le calibrage des filtres :
La procédure consiste à injecter avec un générateur de signaux une fréquence donnée afin de centrer les filtres et ainsi parvenir à la meilleure réjection possible de la bande opposée.
Jusqu'à présent cette procédure ne se déroulait que sur 20 mètres et demandait un centrage à l'oreille.
Désormais cette procédure se fera sur toutes les bandes et avec un centrage automatique. Gros gains de sélectivité à venir !!!
La stabilité en température
Actuellement l'oscillateur local (Si570) est calibré en usine, à température ambiante.
L'idée est donc de provoquer un phénomène d'excursion en température d'assez grande ampleur afin de réaliser un profil personnalisé de l'oscillateur local et d'en améliorer la stabilité en particulier pour les modes numériques à bandes étroites (PSK, JT65, etc. ...).
Il faudra à cette occasion que le KX3 passe 30 minutes au frigo et s'équiper d'un sèche cheveux ou décapeur thermique pour ensuite le faire monter dans les 50 degrés !
Ainsi "trempé", et surtout un profil ajusté d'excursion, l'oscillateur ne devrait plus dériver en fréquence que d'une dizaine d'hertz en 6M et moins de 5 sur 20M.
Je vais procéder à ces manipulations ces prochains jours et je vous ferais part de mon expérience, bonne soirée à tous, 73 de F4ILX
